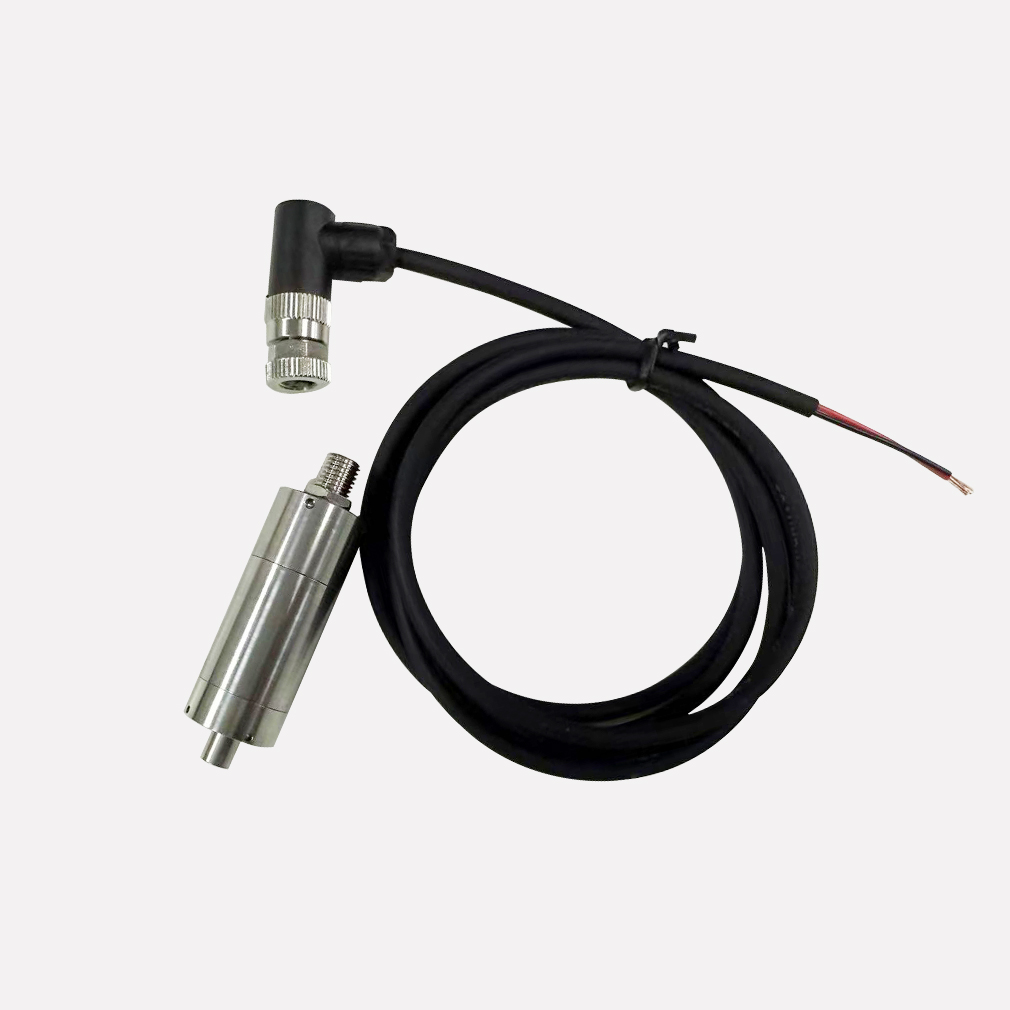

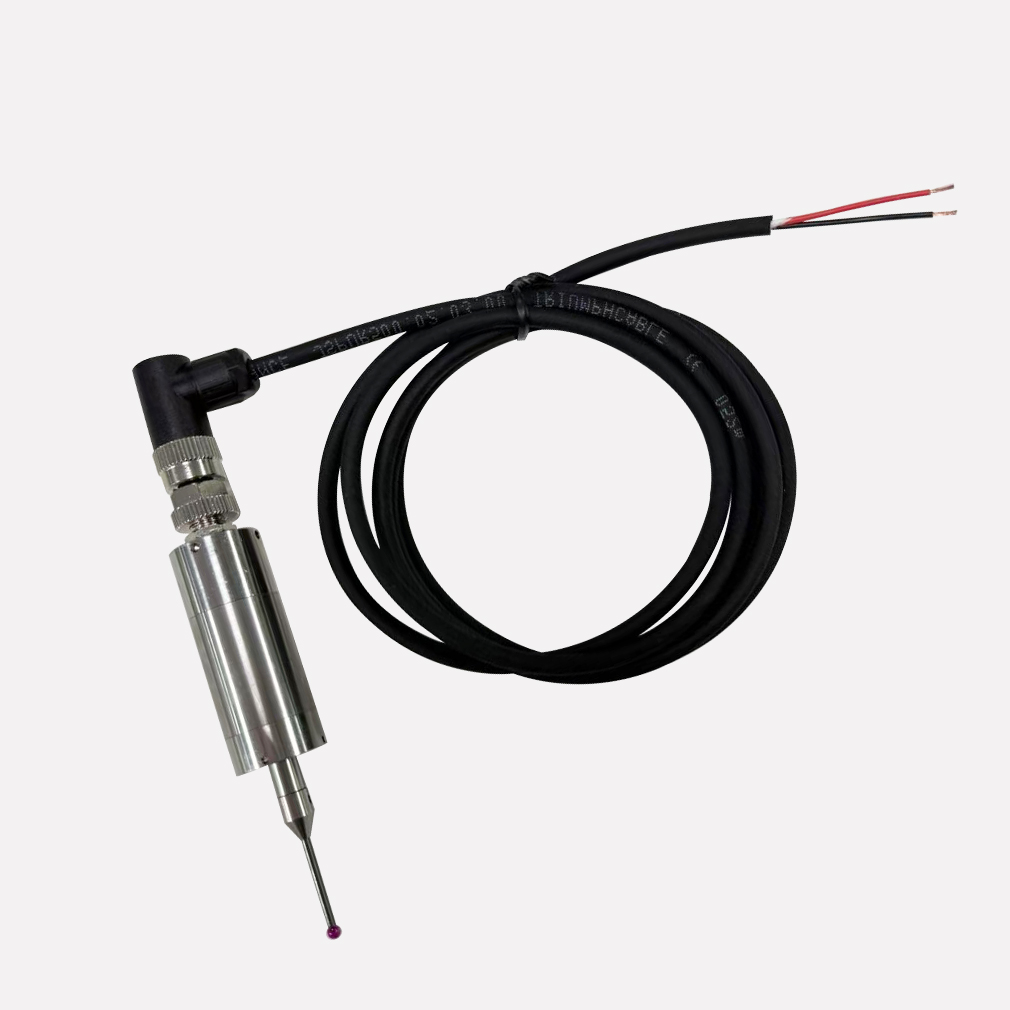

HOP20S-Z數控車床有線測頭對刀儀，加工中心在線檢測CNC在線測量，內孔尋邊端面檢測，自動快速分中/找正，自動補償?shù)毒吣p保證零件加工精度，防護等級IP67可在粉塵、潮濕、油污等工業惡劣環境下穩定工作。

   測頭應用

1.用于排刀式車床，磨床，雕刻機
2.批量零件加工監控，不間斷自動抽檢
3.自動快速分中/找正，修正夾具或工伴定位偏差
4.速定位端面坐標零點設置
5.監控并補償?shù)毒吣p保證零件加工精度
6.減少加工過程人為因素對精度的影響使操作更簡單快捷
7.快速探測判斷工件狀態
8.大幅度降低零件報廢率和返工率
9.高光倒角更均勻?qū)ΨQ

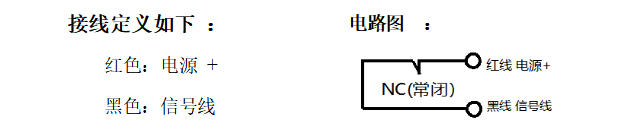

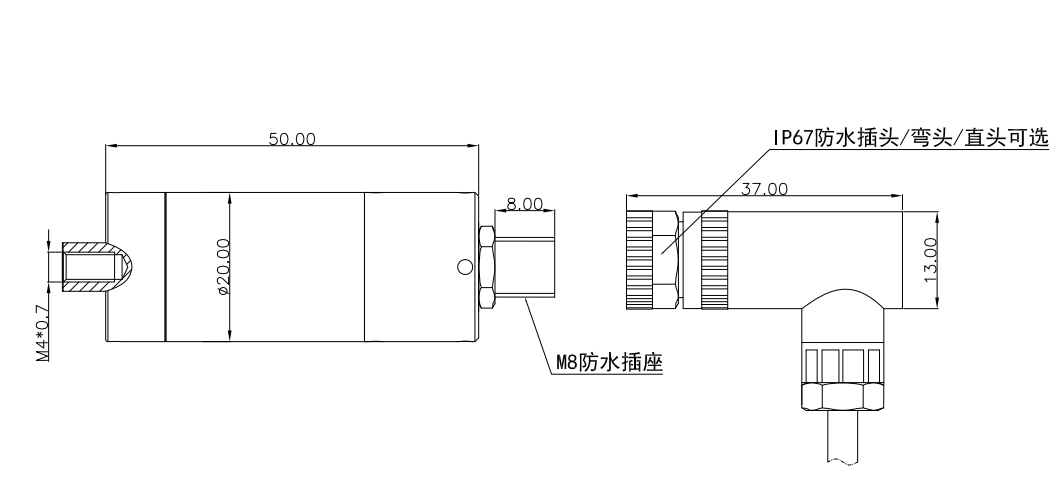

尺寸圖和接線定義


備注：紅色線和黑色線避免同時接入電源正負極，避免短路。

注意事項
1.確認機床SKIP信號IO電壓狀態
2.為保證測頭精度,安裝使用時輕拿輕放
3.安裝時請按照電路圖正確安裝
4.測頭防油防水,但應避免切屑油液直接對著測頭高壓噴灑
5.使用環境惡劣時,為保證測量精度,請經常用酒精擦拭測針紅寶石

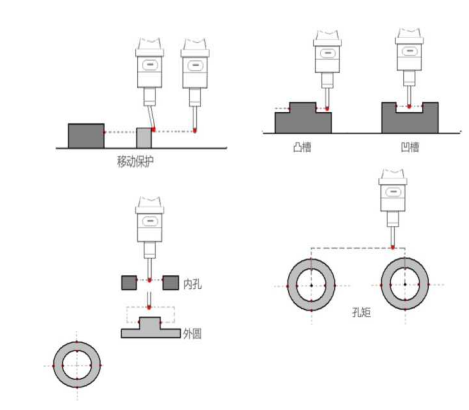

工件測量

      測頭移動保護                                      凸臺/凹槽測量                                        凸典/凹湘寬度測量

      內角/外角測量                                     內孔/外圓測量                                        孔中心距測量

      長、寬、高測量

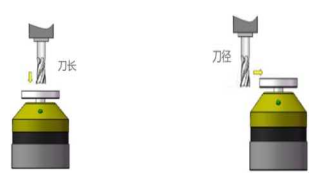

刀具測量

刀具長度測量

刀具半徑測量

刀具磁員檢測

零點設置及打印輸出

自動設定坐標系零
